Además podemos hacernos una idea de cómo abordar la representación de edificios históricos, ya que corresponden al levantamiento de edificios existentes de diferentes épocas
La planta situada en la parte inferior correspondiente al primer piso del edificio y observamos que la cubierta de la planta baja se representa con línea fina, ya que la estamos viendo en proyección.
También se aprecia en esta planta la estructura de la cubierta en línea discontinua porque queda por encima del plano de corte, tratándose de un elemento oculto.
En el alzado siempre se representa la línea inferior de base con trazo grueso, ya que se supone que hemos cortado por el terreno para dibujar esta vista.
Al representar secciones se suele adjuntar un esquema como el que vemos abajo a la derecha indicando por dónde están dadas estas secciones. Las secciones las intentaremos hacer por donde nos proporcionen la mayor cantidad de información posible y normalmente siempre se necesitarán al menos dos, una transversal y una longitudinal.
Cuando es necesario incluir líneas de cota, éstas se harán intentando interferir lo menos posible con el dibujo y utilizando una línea muy fina.
También viene bien incluir una escala gráfica por si se da el caso de que la copia que tengamos del plano no haya sido hecha a escala. Así siempre tendremos una referencia con la que poder medir.
En estas plantas, correspondientes a otro edificio, se puede ver cómo se representan escaleras, puertas, carpinterías y otros elementos. El aspa en línea discontinua que cruza algunos espacios representa un vacío sobre la planta inferior.

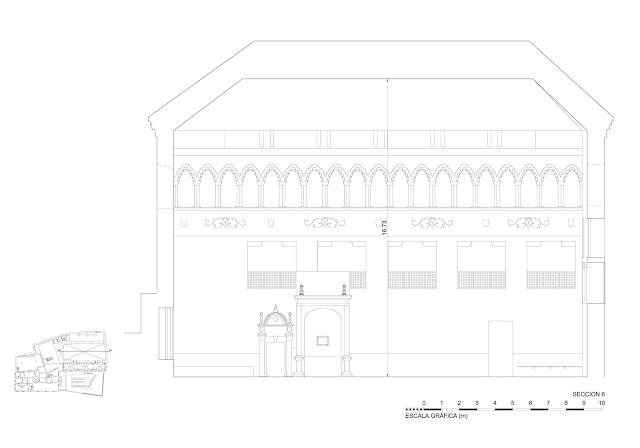

En estas secciones podemos apreciar cómo están dibujados los elementos decorativos históricos, con el detalle justo para la escala a la que se representan. Esta es otra cosa que hay que tener en cuenta siempre y es que el nivel de detalle de un dibujo de arquitectura depende siempre de la escala a la que se esté dibujando.
